| Lagernummer |
1120-967 |
| Kategorie |

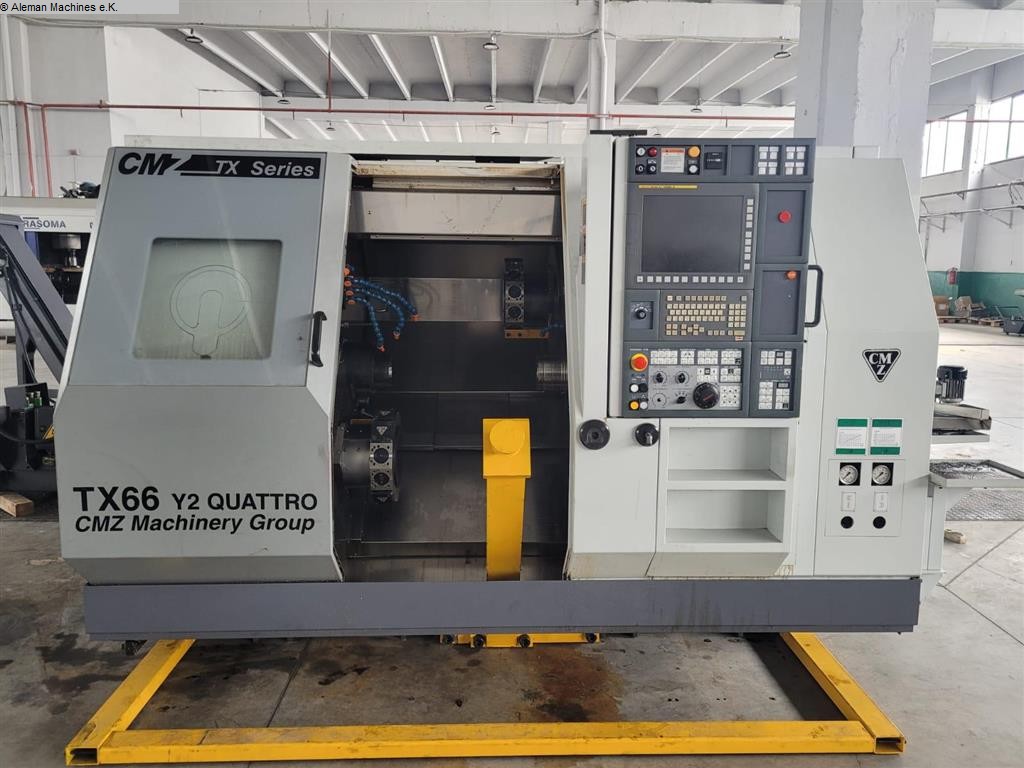

CNC Dreh- und Fräszentrum |
| Fabrikat |
CMZ |
| Typ |

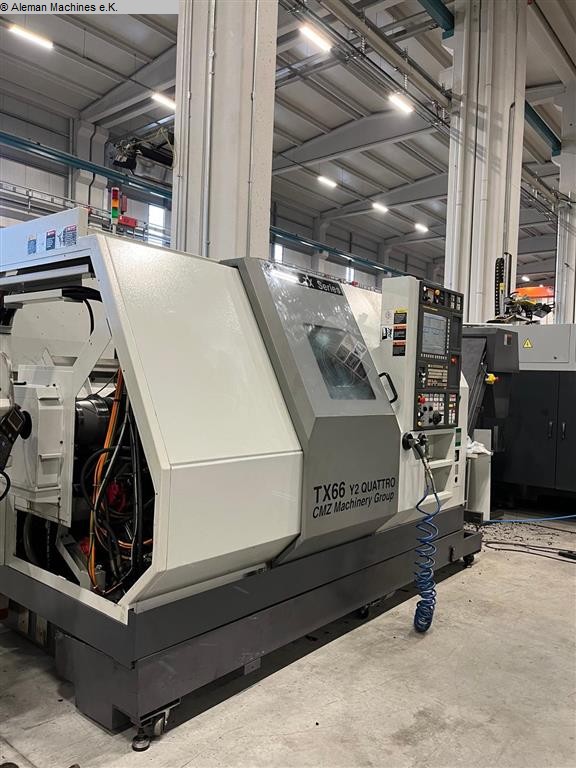

TX 66 Y2 QUATTRO |
| Baujahr |
2015 |

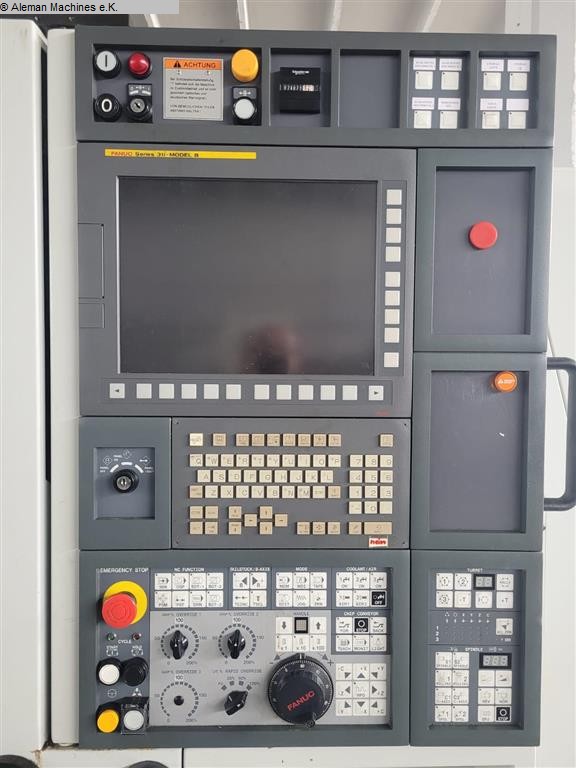

| Steuerung |
CNC FANUC 31i model B |
| Lagerort |
Auf Anfrage |
| Ursprungsland |
Spanien |
| Lieferzeit |
Auf Nachfrage |
| Frachtbasis |
ab Standort |
| Technische Details |
| Drehdurchmesser |
255 mm |
| Drehlänge |
500 mm |
| Steuerung |
FANUC 31i model B |
| angetriebene werkzeuge |
18Kw |
| Spindelmotor |
15/11 und 7,5/5,5 kW |
| Eilgang Z-Achse |
20 m/min |
| Eilgang y - Richtung |
12 m/min |
| Eilgang X-Achse |
16 m/min |
| Eilgang X-Achse |
16 m/min |
| Spindelnase |
A2-8/A2-6 |
| Stangendurchmesser |
66 mm |
| Spitzenweite |
639 mm |

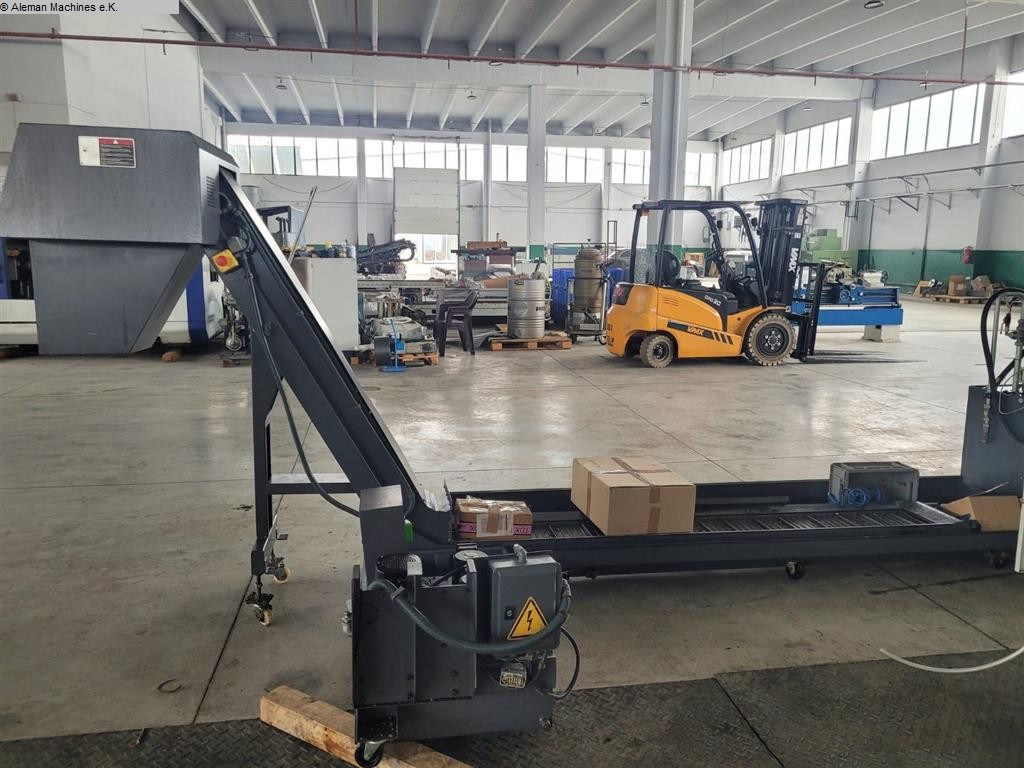

| Späneförderer |
|
| Schwingdurchmesser |
270 mm |
| Gesamtleistungsbedarf |
65 kW |
| Maschinengewicht ca. |
9,6 t |
| Raumbedarf ca. |
2,85 x 2,2 x 2,05 m |
| Beschreibung |

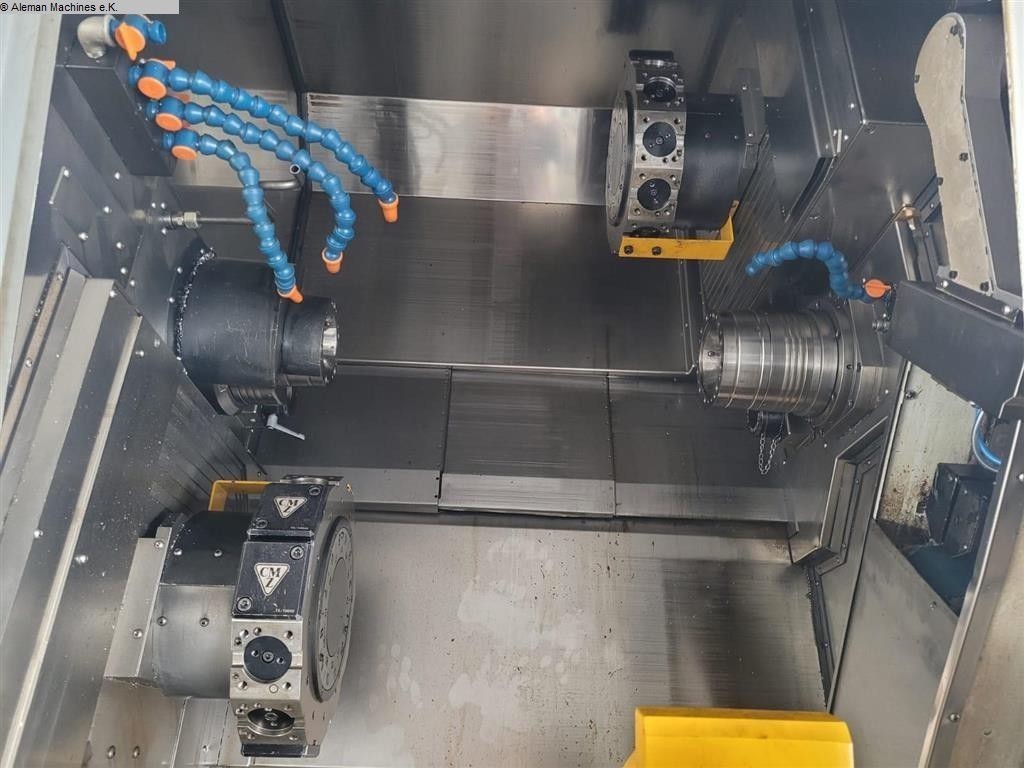

-2x 12-fach (24 Positionen) Revolver mit je 12 angetriebenen Werkzeugstationen
-y-Achsen an beiden Revolvern
-Gegenspindel Verfahrweg 635mm
-Eilgang Gegenspindel 30 m/min
-Verfahrweg - x Rev. 1+2:: 190 mm
-Verfahrweg - y Rev. 1+2: +- 40 mm
-Verfahrweg - z Rev. 1+2: 500 mm
-Spindeldrehzahlen - stufenlos S1 / S2: 4000 / 5000 1/min
-Spindellagerdurchmesser 120 / 100 mmC-Achse 0,001 °
-Revolver Nr. 1 Stationen / davon angetrieben 12/12
-Revolver Nr. 2 Stationen / davon angetrieben 12/12
-Angetriebene Werkzeuge 6000 1/min
|
|
|
|
